TRX-100Ⅱ型泄漏电缆入侵探测器是一种室外围界入侵探测设备。它主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事目标等重要建筑外围。亦可用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），以达到有效安全防范的目的。埋地泄漏电缆警戒系统的特点：可全天候工作，安装隐蔽，可按周界形状轮廓敷设。对防范区内的绿化植物不需去除，对距泄漏电缆下方0.5米在防范区内的底下活动目标亦有探测功能。

一、         TRX-100Ⅱ型申达埋地电缆系统组成：

埋地电缆整个系统由报警主机、探测器主机、泄漏电缆三部分组成：

1、报警主机

报警主机可选用普通开关量报警主机。

2、泄漏电缆探测器主机
该系统由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。探测器主机由电源单元、发射电源、接收电源。信号处理单元和检测单元组成。

在要求低温环境下使用的主机带有组合恒温单元。作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。非泄漏电缆每根标称长度为10米，泄漏电缆每根标称长度为100米

三、TRX-100Ⅱ型申达埋地泄漏电缆工作原理

    发射单元产生高频能量馈入发送用的泄漏电缆中，并在电缆中传输。当能量沿电缆传送时，部分能量通过泄漏电缆的泄缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收用的泄漏电缆接收，形成收发能量直接耦合。当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，并推动报警指示灯点亮，同时使继电器触点打开。

四、 TRX-100Ⅱ型埋地感应电缆设备性能指标

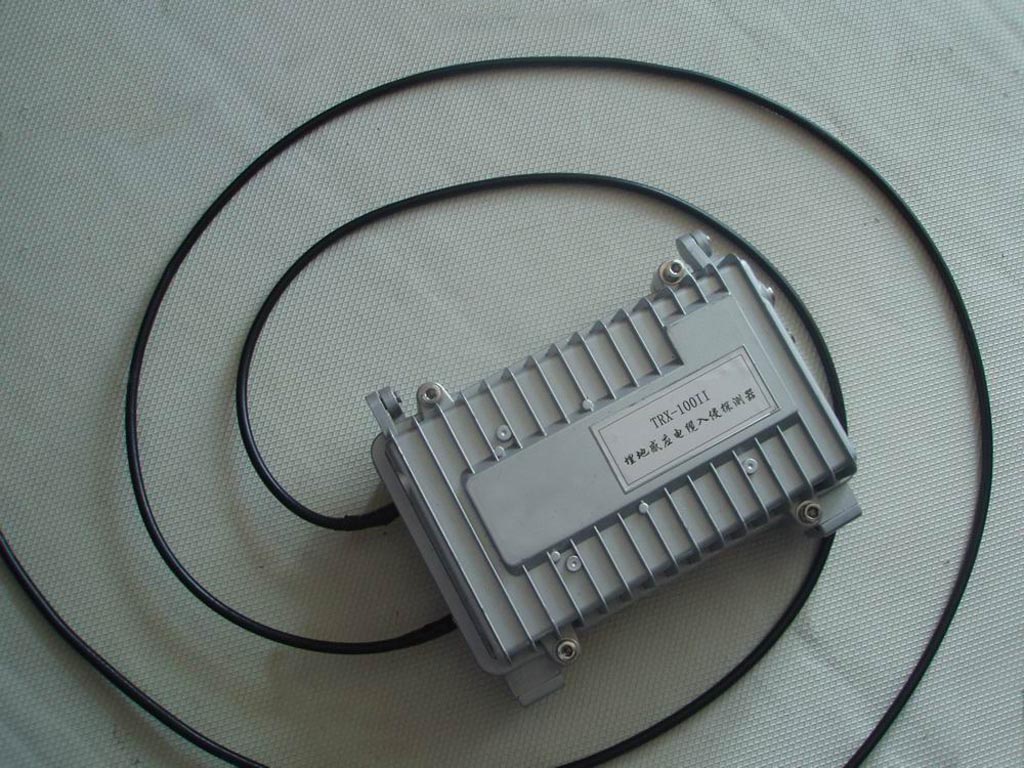

1、埋地泄漏电缆探测器主机

（1）工作电压：　AC220V

（2）输出形式：　继电器触点，开路报警

（3）工作温度：　-10ºC-＋40ºC（不加恒温器）

　-40ºC-＋40ºC（加恒温器）

（4）消耗功率：  不大于15W（不加恒温器环境下）

（5）重量：　　　主机5kg

（6）规格尺寸：　280*220*100mm

2、泄漏电缆

（1）泄漏电缆安置间距：　1-3米（建议1.5米左右）

（2）泄漏电缆安置深度：　3-20厘米（根据介质情况）

（3）报警方式：　　　　　触点

（4）最大警戒范围长度：　100米

（5）电缆工作温度：    　-40ºC-+60ºC

（7）重量：　　　　　　　20kg（10kg/根）/100米

（8）规格：　　　　　　　Ø10.5mm
